Definitie van termen die worden gebruikt bij magnetisch testen
AC-excitatie, N1I/ℓ1-de verhouding van de effectieve ampère-windingen van de opwindende stroom in de primaire wikkeling van een inductor tot de effectieve fluxpadlengte van de inductor.
actieve (echte) macht, P-het product van de effectieve stroom, I, in een elektrisch circuit, de effectieve spanning, E, over het circuit, en de cosinus van het hoekfaseverschil, θ tussen de stroom en de spanning.
P=EI cosθ
DISCUSSIE-Het deel van het actieve vermogen dat wordt verbruikt in een magnetische kern is het totale kernverlies, PC.
verouderingscoëfficiënt-de procentuele verandering in een specifieke magnetische eigenschap als gevolg van een specifieke verouderingsbehandeling.
DISCUSSIE-De verouderingsbehandelingen die gewoonlijk worden gespecificeerd zijn:
(a) 100 uur bij 150 graden of
(b) 600 uur bij 100 graden.
veroudering, magnetisch-de verandering in de magnetische eigenschappen van een materiaal als gevolg van metallurgische veranderingen als gevolg van een normale of gespecificeerde verouderingstoestand.
DISCUSSIE-Deze term impliceert een verslechtering van de magnetische eigenschappen van magnetische materialen voor elektronische en elektrische toepassingen, tenzij anders aangegeven.
lucht-magneetveldsterkte, Hg-de magnetische veldsterkte die nodig is om de inductie te produceren die ergens in een niet-magnetische opening in een magnetisch circuit bestaat.
DISCUSSIE-In het cgs-emu-systeem van eenheden, Hgis numeriek gelijkmet de inductie die op een dergelijk punt bestaat en groter is dan het magnetische veld
sterkte in het magnetische materiaal.
amorfe legering-een halfbewerkte legering geproduceerd door een snel afschrik-, direct gietproces, resulterend in metalen met een niet-kristallijne structuur.
ampère (draai), A-de eenheid van magnetomotorische kracht in het SI-systeem van eenheden. Het symbool A vertegenwoordigt de eenheid van elektrische stroom, ampère, in het SI-eenhedenstelsel.
ampère per meter, A/m-de eenheid van magnetische veldsterkte in het SI-systeem van eenheden.
anisotroop materiaal-een materiaal waarvan de magnetische eigenschappen in verschillende richtingen verschillen.

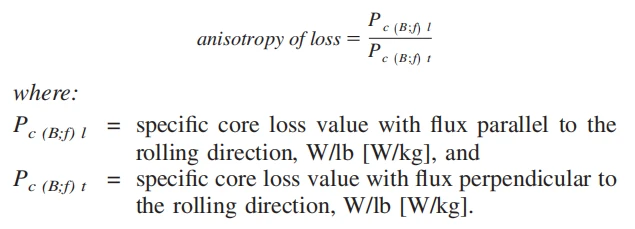

anisotropie van verlies-de verhouding van het specifieke kernverlies gemeten met flux evenwijdig aan de walsrichting, tot het specifieke kernverlies met flux loodrecht op de walsrichting.
anisotropie van verlies 5
DISCUSSIE-Deze definitie van anisotropie is normaal gesproken van toepassing op elektrische staalsoorten met metingen uitgevoerd in een Epstein-frame bij een fluxdichtheid van 15 kG [1,5 T] en een frequentie van 60 Hz (zie testmethode A343).

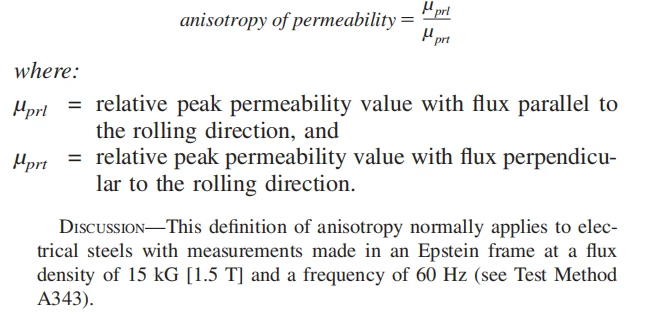

anisotropie van permeabiliteit-de verhouding van de relatieve piekpermeabiliteit gemeten met flux evenwijdig aan de walsrichting, tot de relatieve piekpermeabiliteit gemeten met flux loodrecht op de walsrichting.
antiferromagnetisch materiaal-een zwak magnetisch materiaal waarin bijna gelijke magnetische momenten antiparallel aan elkaar zijn uitgelijnd. De gevoeligheid ervan neemt toe naarmate de temperatuur stijgt totdat een kritische (Neél) temperatuur wordt bereikt; boven deze temperatuur wordt het materiaal paramagnetisch.
schijnbare kracht, Pa-het product (volt-ampère) van de effectieve effectieve stroom en de aangelegde effectieve klemspanning in een elektrisch circuit met inductieve impedantie. De componenten van deze impedantie als gevolg van de wikkeling zullen lineair zijn, terwijl de componenten als gevolg van de magnetische kern
zal niet-lineair zijn. De eenheid van schijnbaar vermogen is de voltampère, VA.
schijnbare kracht, specifiek, Pa(B;f)-de waarde van het schijnbare vermogen gedeeld door de actieve massa van het monster, dat wil zeggen volt- ampère per massa-eenheid. De waarden van spanning en stroom zijn die ontwikkeld bij een maximale waarde van cyclisch variërende inductie B en een gespecificeerde frequentie f.
gebied, A-de geometrische dwarsdoorsnede- van een magnetisch pad dat loodrecht staat op de richting van de inductie.
Bloch-muur-een domeinmuur waarin het magnetische moment op elk punt in hoofdzaak parallel loopt aan het muuroppervlak. Zie ookdomein muur.
Bohr-magneton-een constante die gelijk is aan het magnetische moment van een elektron vanwege zijn spin. De waarde van de constante is (9 274 078 × 10−21erg/gauss of 9 274 078 × 10−24 J/T).
cgs-emu-systeem van eenheden-het systeem voor het meten van fysieke grootheden waarbij de basiseenheden de centimeter, gram en seconde zijn, en de numerieke waarde van de magnetische constante, µ0, eenheid is.
dwingende veldsterkte,Hc-de (DC) magnetische veldsterkte die nodig is om de magnetische inductie naar nul te herstellen nadat het materiaal symmetrisch cyclisch is gemagnetiseerd.
dwingende veldsterkte, intrinsiek, Hci-de (dc) magnetische veldsterkte die nodig is om de intrinsieke magnetische inductie naar nul te herstellen nadat het materiaal symmetrisch cyclisch is gemagnetiseerd.
dwang,Hcs-de maximale waarde van de coërcitieve veldsterkte die kan worden bereikt wanneer het magnetische materiaal symmetrisch cyclisch wordt gemagnetiseerd tot verzadigingsinductie, BS.
kern, gelamineerd-een magnetisch onderdeel dat is geconstrueerd door het stapelen van geschikte dunne stukken magnetisch materiaal die zijn gestanst, geknipt of gefreesd uit plaat- of stripmateriaal. Individuele stukken hebben meestal een isolerende oppervlaktecoating om wervelstroomverliezen in de geassembleerde kern te minimaliseren.
kern, gekoppeld-twee of meer magnetische kernsegmenten die zijn samengevoegd met het magnetische fluxpad loodrecht op het passende oppervlak.
kern, poeder (stof)-een magnetische kern bestaande uit kleine deeltjes elektrisch geïsoleerd ferromagnetisch metaalmateriaal. Deze kernen worden gekenmerkt door een lage hysteresis en wervelstroomverliezen.
kern, tape-wond-een magnetisch onderdeel dat is geconstrueerd door het spiraalvormig wikkelen van stripmateriaal op een geschikte doorn. Het stripmateriaal heeft gewoonlijk een isolerende oppervlaktecoating die interlaminaire wervelstroomverliezen in de voltooide kern vermindert.
kernverlies, AC-wervelstroom, incrementeel, P∆e-het vermogensverlies veroorzaakt door wervelstromen in magnetisch materiaal dat cyclisch gemagnetiseerd is.
kernverlies, AC-wervelstroom, normaal, Pe-de vermogensverliezen als gevolg van wervelstromen in magnetisch materiaal dat symmetrisch cyclisch gemagnetiseerd is.
DISCUSSIE-Over het algemeen wordt aangenomen dat de spanning over de parallelle combinatie van kerninductie loopt, L1, en kernweerstand, R1.
kernverlies, ac, incrementeel,Pc∆-het kernverlies in een magnetisch materiaal wanneer het materiaal gelijktijdig wordt onderworpen aan een DC-voorspanningsmagnetiserende kracht en een wisselende magnetiserende kracht.
kernverlies, residu, Pr-het deel van het kernverliesvermogen, Pc, wat niet wordt toegeschreven aan hysterese of wervelstroomverliezen op basis van klassieke aannames.
kernverlies, ac, specifiek, Pc(B;f)-het actieve vermogen (watt) dat wordt verbruikt per massa-eenheid magnetisch materiaal waarin sprake is van een cyclisch variërende inductie van een gespecificeerde maximale waarde, B, bij een gespecificeerde frequentie, f.
kernverlies, AC, (totaal), Pc-het actieve vermogen (watt) dat wordt verbruikt in een magnetisch circuit waarin sprake is van een cyclisch wisselende inductie.
DISCUSSIE-Metingen van kernverlies worden normaal gesproken uitgevoerd met sinusoïdaal alternerende inductie, of de resultaten worden gecorrigeerd voor afwijkingen van de sinusoïdale toestand.
kernverliesdichtheid-het actieve vermogen (watt) dat wordt verbruikt in een magnetische kern waarin sprake is van een cyclisch variërende inductie van een gespecificeerde maximale waarde, B, bij een gespecificeerde frequentie, f, gedeeld door het effectieve volume van de kern.
DISCUSSIE -Deze parameter wordt normaal gesproken alleen gebruikt voor niet-gelamineerde kernen, zoals ferriet- en poedervormige kernen.
kern plaat-een algemene term voor elk isolatiemateriaal, metallurisch gevormd of uitwendig aangebracht als een dunne oppervlaktecoating, op plaat- of stripmateriaal dat wordt gebruikt bij de constructie van gelamineerde en met tape gewikkelde kernen.
koppelingscoëfficiënt, k'-de verhouding van de wederzijdse inductie tussen twee wikkelingen en het geometrische gemiddelde van de individuele zelfinductie- van de wikkelingen.
topfactor, cf-de verhouding tussen de maximale waarde van een periodiek wisselende grootheid en de effectieve waarde ervan.
DISCUSSIE-Voor een sinusoïdale variatie is de crestfactor√2 .
Curie-temperatuur, Tc-de temperatuur waarboven een ferromagnetisch of ferrimagnetisch materiaal paramagnetisch wordt.
stroom, AC-kernverlies, Ic-de effectieve waarde van de in- fasecomponent (met betrekking tot de geïnduceerde spanning) van de opwindende stroom die wordt geleverd aan een spoel die is verbonden met een ferromagnetische kern.
actueel, ac spannend, I-de effectieve waarde van de totale stroom die wordt geleverd aan een spoel die is verbonden met een ferromagnetische kern.
DISCUSSIE-Opwindende stroom wordt gemeten onder de voorwaarde dat elke andere spoel die dezelfde kern verbindt, geen stroom voert.
stroom, AC, magnetiserend,Im-de effectieve waarde van de magnetiserende component (achterlopend ten opzichte van de aangelegde spanning) van de opwindende stroom die wordt geleverd aan een spoel die is verbonden met een ferromagnetische kern.
stroom, gelijkstroom, Igelijkstroom-een stabiele-gelijkstroom. Een gelijkstroom die in een inductorwikkeling vloeit, zal een unidirectioneel magnetisch veld in het magnetische materiaal produceren.
gebruikelijke eenheden-een reeks industrie-unieke eenheden uit het cgs-emu-systeem van eenheden en US inch-pond-systemen en eenheden afgeleid van de twee systemen.
DISCUSSIE-Voorbeelden van gebruikelijke eenheden die worden gebruikt in ASTM A06-normen zijn:
|
Hoeveelheidsnaam
|
Hoeveelheid
Symbool
|
Naam van eenheid
|
Eenheidssymbool
|
|
Magnetische veldsterkte
|
H
|
oersted
|
Oe
|
|
Magnetische inductie (magnetisch
fluxdichtheid)
|
B
|
gauss
|
G
|
|
Specifiek kernverlies
|
Pc( ; f)
|
watt/pond
|
W/lb
|
